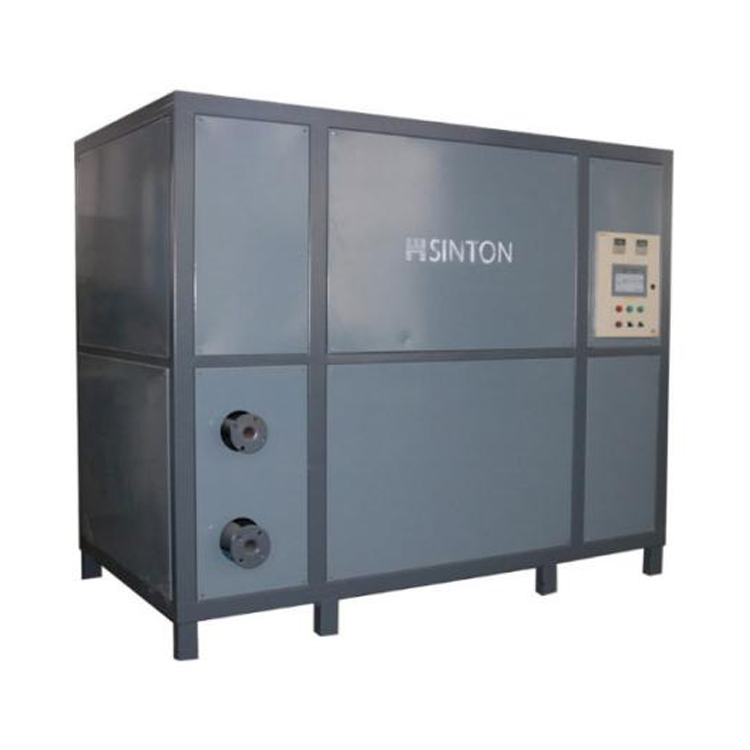

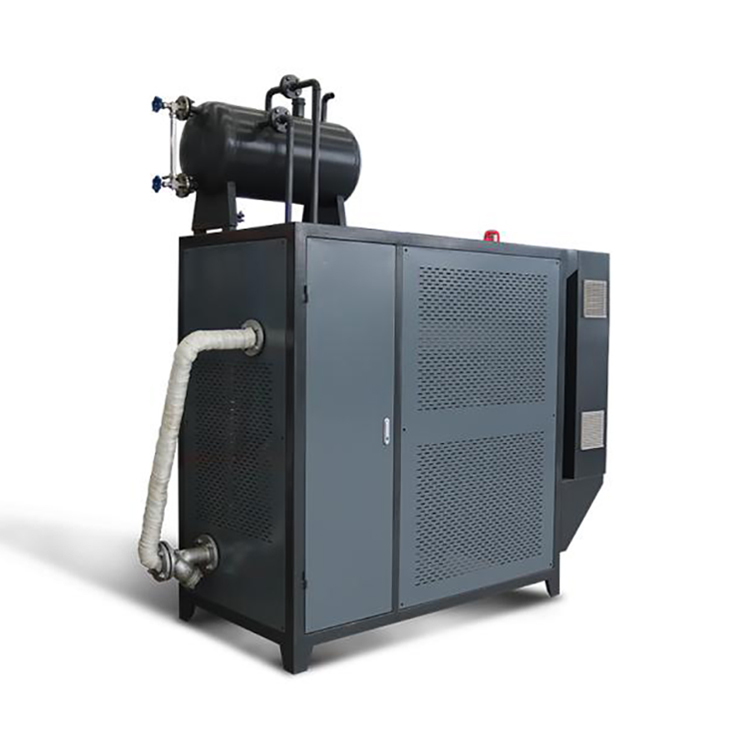

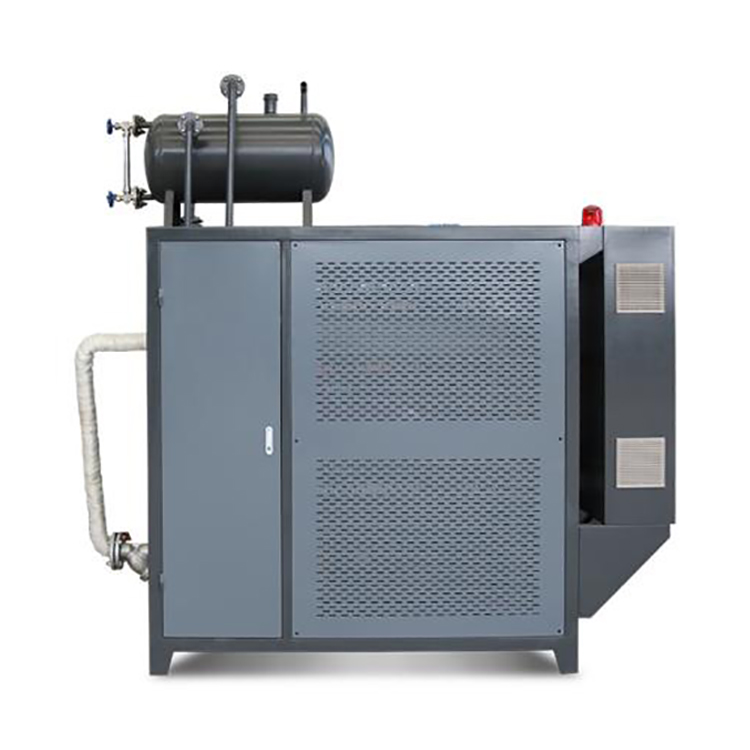

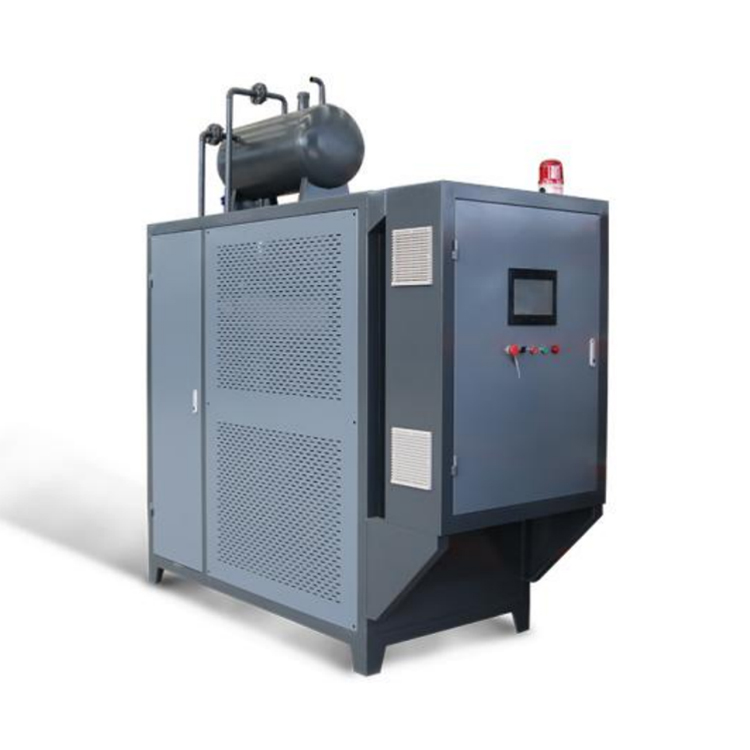

Elektromagnetisk värmeledande oljevärmare

Arbetsprincip

Principen för elektromagnetisk induktionsuppvärmning är att den växelström som genereras av induktionsvärmeströmförsörjningen genererar ett växelmagnetiskt fält genom sensorn (d.v.s. spolen), och det magnetiskt ledande föremålet placeras i den för att skära av den växelmagnetiska fältlinjen, därigenom genererar en växelström (d.v.s. virvelström) inuti objektet. Virvelströmmen får atomerna inuti föremålet att röra sig oregelbundet i hög hastighet, och atomerna kolliderar och gnuggar mot varandra för att producera värmeenergi, vilket har effekten att värma föremål. Det vill säga genom att omvandla elektrisk energi till magnetisk energi, uppvärmd stålkropp inducerar magnetisk energi och genererar värme.

Fördelar med elektromagnetisk uppvärmning:

1. Den går snabbt att värma upp. Elektromagnetiska vågor kan generera inducerad ström i objektet, vilket gör att värme genereras direkt inuti objektet. Energin utnyttjas mycket och uppvärmningshastigheten är snabb;

2. Temperaturen kan justeras exakt. Elektromagnetisk uppvärmning kan noggrant styra värmeeffekten. Jämfört med traditionella uppvärmningsmetoder är temperaturjusteringen mer flexibel;

3. Hög säkerhet, eftersom elektromagnetisk uppvärmning genererar inducerad ström och inte kräver låga eller öppen låga, så det finns ingen risk för explosion med öppen låga;

4. Det kan minska energiförbrukningen. Elektromagnetisk uppvärmning genererar endast värme till de föremål som behöver värmas upp. Det sker ingen värmeförlust i traditionella uppvärmningsmetoder, så det är mer energibesparande.

5.Säker och pålitlig: olje-el-separation, ingen koksackumulering och inget läckage förbättrar avsevärt säkerheten vid användning.Lågspänningsmjukstart minskar skadan av strömstötar och undviker skador på utrustningen på grund av spänningsfluktuationer.Frekvensomvandlingseffekten utgångsdelen kan automatiskt justera storleken på strömmen enligt spänningsfluktuationer för att säkerställa konstant effekt och kommer inte att skadas på grund av otillräcklig elektrisk överföring på grund av ökningen av spänning och ström. Värme samlas inuti värmekroppen och yttemperaturen på elektromagnetisk spole är något högre än inomhustemperaturen, som säkert kan vidröras och har bra isolering utan högtemperaturskydd.

6.Högeffektiv och energibesparande: högfrekvent elektromagnetisk induktionsuppvärmning, genom elektromagnetisk induktion verkar direkt på vattentanken, vilket gör att vattentanken själv värms upp, vilket minskar ledningsprocessen genom mediet, mindre värmeförlust, hög termisk verkningsgrad, omedelbar uppvärmning, inget behov av värmelagringskapacitet, momentan termisk verkningsgrad kan vara så hög som 98% eller mer, under samma förhållanden är det 20% energibesparande än naturgas, vilket avsevärt sparar produktionskostnader.

7. Noggrann temperaturkontroll: spolen i sig genererar inte värme, det termiska motståndet är litet, den termiska trögheten är låg, temperaturen på cylinderns inre och yttre väggar är konsekvent, temperaturkontrollen är i realtid och exakt, oljetemperaturkontrollförmågan förbättras avsevärt och produktionseffektiviteten är hög.

8.Förbättra miljön: elektromagnetisk uppvärmningsutrustning använder intern uppvärmningsmetod, värmen samlas inuti värmekroppen och den externa värmen försvinner inte.Anta ren energi och eliminera utsläpp av skadliga ämnen som koldioxid.Skapa en miljövänlig, säker och bekväm produktionsmiljö för produktionspersonal i frontlinjen.

9. Livslängd: elektromagnetisk, högtemperaturbeständig tråd av industriell kvalitet, använd i mer än 15 år.

10. Tyst ljud: Frekvensen för den termiska strömförsörjningen är 20 000 HZ, vilket överstiger den normala lyssningsfrekvensen för människokroppen, vilket inte bara förbättrar den termiska effektiviteten, utan också är tyst och miljövänligt.

11.Underhåll: Elektromagnetisk induktionsuppvärmning. När du arbetar är kärnkomponenten i uppvärmning ett fast magnetfält. Efter att vattnet har passerat magnetiseras det och vattnets struktur magnetiseras. Systemet är underhållsfritt.

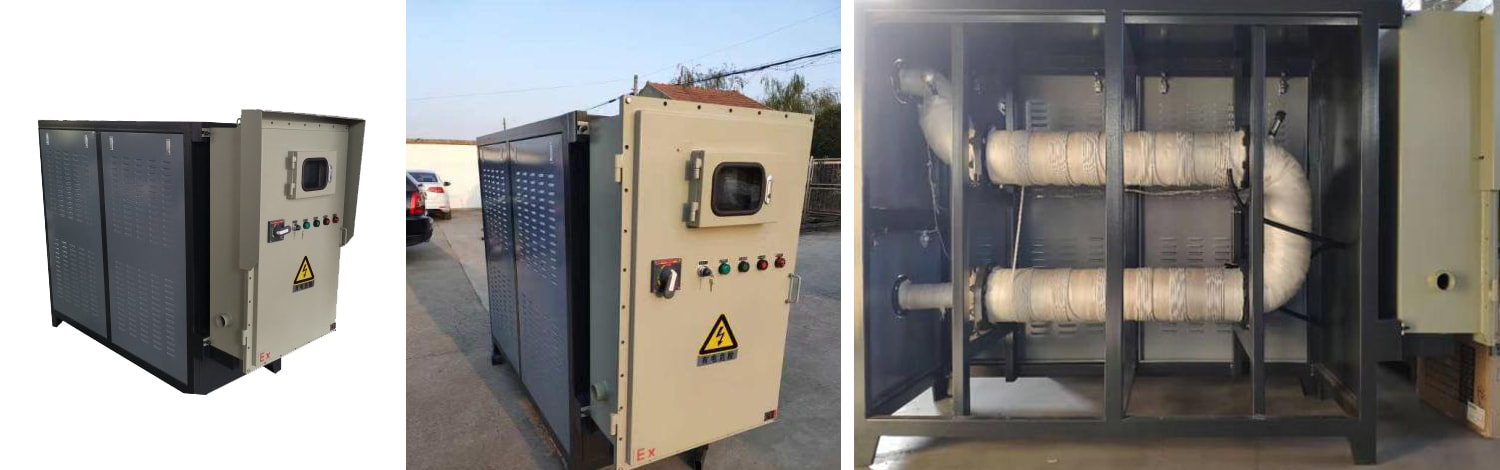

Explosionssäker elektromagnetisk värmare prestanda

1. Huvudstrukturen är gjord av stål med stark bärförmåga;

2. Värme överförs inåt, med hög termisk effektivitet;

3. Inlopp och utlopp oljetemperaturmätare display, lätt att övervaka;

4. Värmeeffekten växlas fritt för att hålla en konstant temperatur;

5. Den omgivande temperaturen är inom 100 ℃, fritt justerbar;

6. Sammanfattande visning av trafikdata, intelligent hantering;

7. Tryckvisningsfunktionen är klar, vilket är lätt att övervaka;

8. Kontrollboxen är förseglad och säker, brandsäker och explosionssäker;

9.Automatiskt larm för temperaturdetektering, bra säkerhet.

Nackdelar med elektromagnetisk uppvärmning:

1. Kostnaden är högre. Jämfört med traditionella uppvärmningsmetoder är elektromagnetisk uppvärmningsutrustning dyrare;

2. Det finns begränsningar för vilka material som kan värmas upp. Elektromagnetisk uppvärmning är endast för ledande material, och isoleringsmaterial kan inte värmas direkt;

3. Jämfört med motståndsuppvärmning är strukturen mer komplex och kräver mer professionell kunskap.

Fördelar med motståndsvärme:

1. Enkel struktur, låg kostnad och hög popularitet.

2. Används ofta. Motståndsuppvärmning används ofta i industriell produktion, hemhygien och vetenskaplig forskning;

3. Lätt att kontrollera. Exakt värmestyrning kan uppnås genom att justera ström och spänning, vilket är lätt att använda;

4. Hög uppvärmningstemperatur. Resistiv uppvärmning kan ge mycket höga temperaturer och kan användas i en mängd olika miljöer;

5. Värmeeffekten är stabil. Motståndsuppvärmning kan hålla temperaturen stabilt under uppvärmningsprocessen och är mer i linje med traditionella uppvärmningsmetoder.

Nackdelar med motståndsvärme:

1. Hög energiförbrukning. Resistiv uppvärmning ger vanligtvis mer värmeförlust och är därför mer energikrävande;

2. Uppvärmningshastigheten är låg. Resistiv uppvärmning tar relativt lång tid att nå önskad temperatur;

3. Säkerhetsrisker. Eftersom motståndsuppvärmning kräver elektrisk uppvärmning, kan kretsläckage eller elektriska fel orsaka säkerhetsrisker;

4. Inför materiella begränsningar. Vissa material, såsom keramik, glas etc., är svåra att leda motståndsvärmning på grund av sina icke-ledande egenskaper.

Elementen för att välja elektromagnetiska värmare inkluderar:

1. Energieffektivitet och uppvärmningshastighet: I applikationer som eftersträvar hög energieffektivitet och snabb uppvärmning kan elektromagnetiska värmare ha fler fördelar.

2. Temperaturkontrollkrav: I tillfällen som kräver mer exakt temperaturkontroll kan temperaturjusteringsflexibiliteten för elektromagnetisk uppvärmning vara mer lämplig.

3. Säkerhetsaspekter: Egenskapen av ingen öppen låga och explosionsrisk är en viktig faktor i vissa miljöer med högre säkerhetskrav.

4. Användningsområden och materialbegränsningar: Att bedöma om elektromagnetisk uppvärmning är tillämplig beroende på materialet i föremålet som värms upp, till exempel om det är ledande.

5. Kostnadsfaktorer: Även om priset på den elektromagnetiska värmaren är högre, när man överväger energieffektiviteten och de långsiktiga kostnaderna, kan den fortfarande vara attraktiv.

6. Värmeeffektstabilitet: För tillämpningar med högre krav på temperaturstabilitet under uppvärmningsprocessen är det nödvändigt att väga olika värmares prestanda.

7. Specifika industribehov: Inom vissa industriområden finns det till exempel specifika krav på värmeöverföringsolja med hög temperatur, och det kan tendera att välja elektromagnetiska värmare.

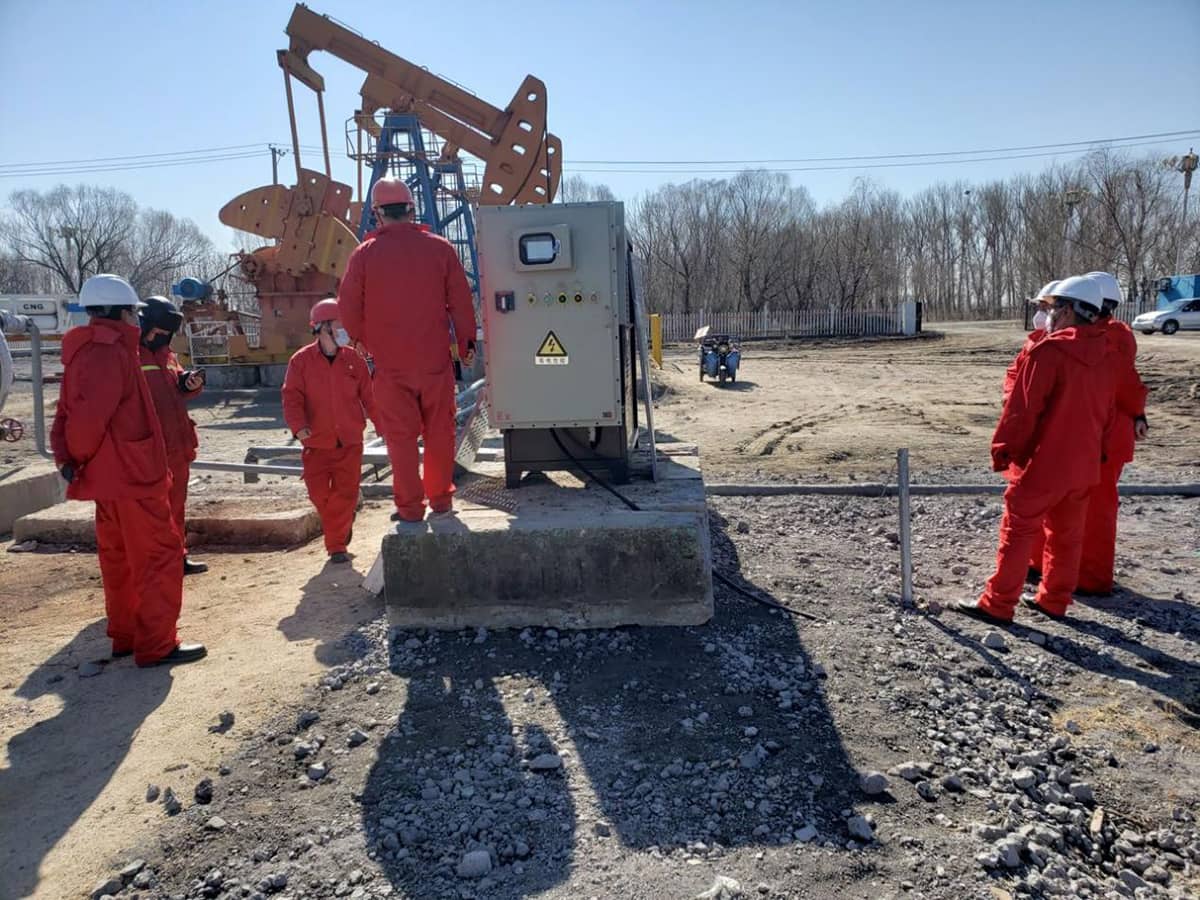

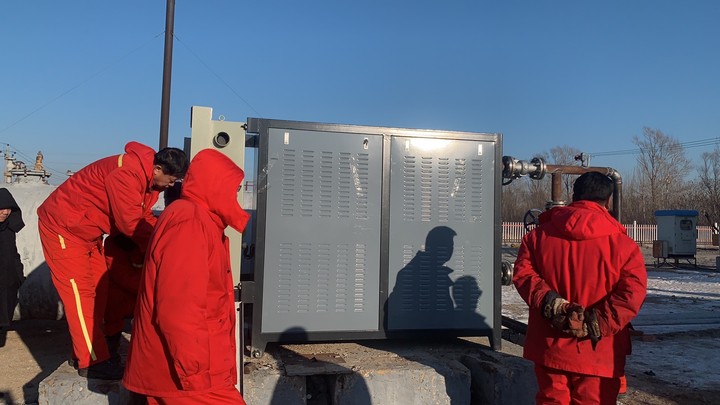

Fallanalys av oljefältsapplikationer

Naturgasförbränning och uppvärmning används i allmänhet för råolja i Kinas oljefält. Under uppvärmningsprocessen av denna metod är utrustningen stor i storlek, och skadliga ämnen som kvävedioxid produceras under förbränningsprocessen. Det finns sekundär förorening, naturgas är brandfarlig och explosiv, och säkerhetsproduktionsolyckor är benägna att inträffa. Uppvärmningsprocessen är komplex, och den sekundära ledningen av värme måste utföras genom det vattenhaltiga mediet, och värmeförlusten är stor. Den stora delen av oljefältet har täta vattenkällor, och vattnet i de kalla områdena i norr är lätt att frysa, vilket begränsar användningen av naturgas som uppvärmningsmetod. Naturgasuppvärmning kräver manuellt underhåll, vilket ökar arbetskostnaderna. Utrustningen för elektromagnetisk uppvärmningsmetod är liten i storlek, inga skadliga ämnen som kvävedioxid kommer att produceras under uppvärmningsprocessen, det finns ingen sekundär förorening, inga farliga varor som brandfarliga och explosiva, och säkerhetsprestandan är pålitlig. inte lätt att ha säkerhetsproduktionsolyckor. Uppvärmningsprocessen är direkt, och det finns inget behov av sekundär värmeledning genom vattnet. Läget för direkt uppvärmning av råolja med elektromagnetisk utrustning används, och det finns ingen värmeöverföringsförlust. Det elektromagnetiska uppvärmningsläget kräver inte manuellt underhåll, vilket sparar arbetskostnader. Därför är det elektromagnetiska uppvärmningsläget mer lämpligt för uppvärmning av råolja i kinesiska oljefält.

För tung olja och högkondensat olja som utvinns från Liaohe Oilfield är oljeåtervinningskapaciteten för varje maskin 30 ton/dag, oljeutloppsbrunnens temperatur är 10 ℃ och oljeutloppstemperaturen är cirka 40 ℃ efter uppvärmning. Temperaturskillnaden beräknas enligt 30 ℃, och designtrycket är 2,5 MPa. Minsta temperatur på vintern är -35 ℃, och medeltemperaturen under hela året är 8-9 ℃. Med tanke på Liaohe Oilfields faktiska situation , rekommenderar vi att främja användningen av elektromagnetisk uppvärmningsläge.

Miljöanpassningsförmåga

1. Temperatur: -20℃~60℃；

2. Luftfuktighet: ≤95 %

3. Driftsfrekvensen är mellan 14-28kHz, och mellan 15-22kHz rekommenderas.

Grundläggande prestandaöversikt

1. Spänning och effektegenskaper: 300V-450 konstant uteffekt;

2. Termisk effektivitet≥90%;

3. IGBT överhettningsskyddstemperatur: 95±5 ℃, IGBT överströmsskyddsfunktion, fasförlustskyddsfunktion;

4.Arbetsfrekvens: 14-28kHz;

5. Använda en resonanskretstopologi med full brygga, driven av ett högpresterande IGBT-drivrutinchip och ett högeffektivt resonansdriftsläge;

6. Den har ett mjukstartsuppvärmnings-/stoppläge, vilket är säkert och pålitligt och har en lång livslängd vid frekvent uppstart.；

7. Med värmeslinga kortslutningsskyddsfunktion;

8. Den har en temperaturdetekteringsport med en noggrannhet på 10 siffror, och detekteringstemperaturintervallet är 0-150 ℃; den kan ställas in på en mjuk omkopplare för att styra start och stopp.；

9.Med flera spolar överlagrade med en effekt på mer än 999KW fungerar det utan att störa varandra.；

10.Kan anslutas till maskinen för att fungera; flera rörelser fungerar tillsammans utan att störa varandra;

11. Genom att använda unik teknik styrs kretsen exakt för att fungera effektivt i den svaga induktanszonen, och rörelsen kan arbeta i mer än 500 grader för att upprätthålla en konstant uteffekt.；

12. Den genomsnittliga problemfria tiden är mer än 10 000 timmar;

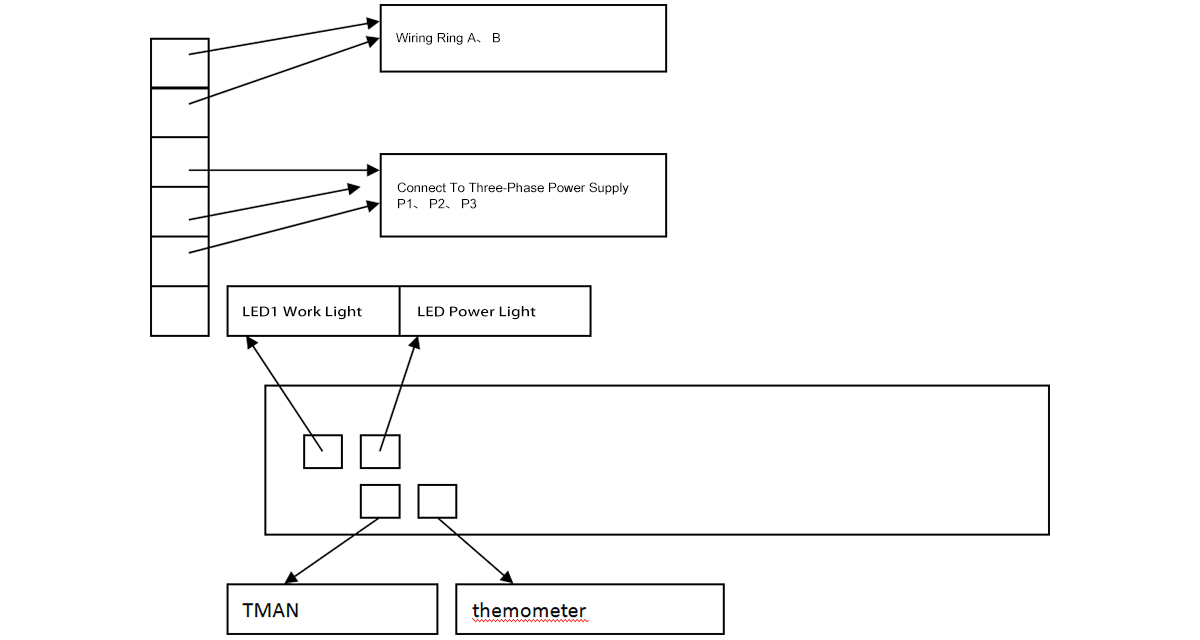

Systemledningsbeskrivning och schematiskt diagram

Ansökan

1. Kol-till-elektricitetsindustrin har använts i stor utsträckning, såsom bomullstorkning, jujubetorkning, majstorkning, spannmålstorkning, etc.

2. Plast- och gummiindustrier, såsom filmblåsningsmaskiner, tråddragningsmaskiner, formsprutningsmaskiner, granulatorer, gummiextruder, vulkaniseringsmaskin, kabelproduktionsextruder etc. för plast.

3. Läkemedels- och kemisk industri, såsom: speciella infusionspåsar för medicin, produktionslinjer för plastutrustning, rörledningar för flytande uppvärmning i den kemiska industrin, etc.

4. Energi- och livsmedelsindustrier, såsom uppvärmning av råoljeledningar; livsmedelsmaskiner, som superfraktflygplan och annan utrustning som kräver elvärme.

5. Kommersiell induktionshäll med hög effekt.

6. Byggmaterialindustri, såsom: produktionslinje för gasrör, produktionslinje för plaströr, hård plattnät av PE-plast, geoteknisk nätenhet, automatisk ihålig formningsmaskin, produktionslinje för PE bikakepaneler, produktionslinje för extrudering av korrugerade rör med enkel och dubbel vägg, sammansatt luftkudde filmenhet, PVC hårt rör, kärnlager skumrör produktionslinje, PP extruderad transparent plåt produktionslinje, extruderad polystyren skumrör, PE sträckfilm enhet.

7. Torkning och uppvärmning i tryckeriutrustning.

Skötsel av elektromagnetisk värmare

När det gäller livslängden för elektromagnetiska värmare har allas uppmärksamhet gradvis ägnats dem. Livslängden för elektromagnetiska värmeregulatorer sträcker sig i allmänhet från tre till fem år, men dess livslängd är starkt relaterad till flera faktorer.

1. Om produkten är korrekt installerad. Tjockleken på den värmeisolerande bomullen som krävs för varje elektromagnetisk värmare och elektromagnetisk värmering, tjockleken och längden på lindningen, induktansvärdet och ingångsströmvärdet är alla olika och måste vara i enlighet med tillverkarens installationsanvisningar på fabriken som standard. Och avståndet mellan spolgrupperna mellan varje elektromagnetisk värmestyrkort är mer än 10 cm är också mycket viktigt, eftersom att komma för nära kommer att påverka varandra. Endast när den elektromagnetiska värmaren är installerad inom det normala parameterområdet kan den långsiktiga stabila driften garanteras.

2. Miljön i verkstaden inkluderar damm, damm och fuktighet. Generellt sett gäller att ju större damm, desto mer ogynnsamt är det för moderkortet för elektromagnetisk värmekontroll. Om dammet är relativt stort måste fläkten på den elektromagnetiska värmaren rengöras regelbundet. Den luftkylda elektromagnetiska värmaren avleder huvudsakligen värme, och inomhusventilationen är bättre för att undvika att fläkten fastnar och moderkortet inte kan avleda värme, vilket gör att komponenterna överhettas och brinner ut.

3. Graden av kärlek till produkten. För användare med relativt mycket damm och damm i verkstaden bör de regelbundet borsta fläkten på den elektromagnetiska värmaren med en borste, och dammet på den elektromagnetiska värmespolen. För spolen finns det inget behov av tunga föremål för att hålla ner den eller skära den. Stänk inte ofta vatten på spolen eller den elektromagnetiska induktionsvärmaren. För att inte tala om att utsätta den elektromagnetiska värmaren för en utomhusmiljö, för om utomhusmiljön möter en regnig dag kommer den definitivt att bli blöt, och det kommer att orsaka skada om den sätts på utan att torka ut. Eller i friluftsmiljö, det kommer mer regn och dagg på morgonen, vilket gör att kretskortet blir blött. Att slå på utan torkning kommer också att göra att kretsen inuti kortsluts.

Installationsanvisningar

1. Anslutningsledningarna för högströms in- och utgång ska vara ordentligt fixerade för att säkerställa god kontakt och förhindra att lederna värms upp.

2. Chassit måste vara väl jordat för att förhindra statisk elektricitet och blixtnedslag;

3. För att ansluta till det externa kontrollgränssnittet, var uppmärksam på polariteten, och anslutningsledningen bör inte lindas med högströmsledningen för att undvika störningar.；

Grundläggande arbetsparametrar

Arbetsspänningsområde: 320VAC–420VAC

Frekvensområde: 4kHz ~40kHz (normal driftfrekvens med full effekt är 13 kHz till 22 kHz)

Bestämning av spolinduktans:

Spolens induktans kan lindas med hänvisning till parametrarna i tabellen nedan. Induktansskillnaden är för stor eller så är diametern inte lämplig, vilket kommer att få värmaren att fungera onormalt. Beroende på syftet kommer parametrarna att vara något olika. Dessutom, när flera maskiner arbetar tillsammans, separeras spolarna i olika maskiner med mer än 20 cm för att undvika ömsesidig störning.

Lindning av spolar

Lindningsmetoden för spolen är något annorlunda beroende på varje användningssituation och skillnaden i effekt. I de flesta fall visas lindningsmetoden i figuren nedan: Före lindning, linda in ca 25 mm tjock värmeisolerande bomull och lämna 10 till 20 cm intervall för varje sektion. Slå sedan in nästa avsnitt. Termostatens temperaturmätsond kan fixeras i intervallområdet.
