Utforska flänsarnas värld

Inom industriområdet är flänsar en viktig del av att ansluta rör och utrustning, och i flänsvärlden är GB, JB, HG tre standarder riktlinjer som inte kan ignoreras. Samtidigt ger olika typer av flänsar, såsom platta svetsade flänsar, platta svetsade halsflänsar, hylsa svetsade flänsar, halsstumssvetsade flänsar och flänsskydd, ett rikt val för ingenjörskonst. Sinton kommer att fördjupa sig i dessa standarder och typer, såväl som deras motsvarande kodnamn, för att avslöja den färgstarka världen av flänsar för dig.

Låt oss först titta på de tre huvudstandarderna GB, JB och HG. GB är den nationella standarden, JB är ministeriet för maskinstandard, HG är ministeriet för kemisk industristandard. Dessa tre standarder tjänar olika områden, vilket säkerställer att flänsar används allmänt i alla samhällsskikt. GB-standarden har blivit allmänt erkänd i tekniska projekt med sin nationella myndighet, JB-standarden fokuserar mer på maskinteknik och HG-standarden spelar en viktig roll i den kemiska industrin. Att förstå dessa standarder hjälper ingenjörer att göra välgrundade val baserat på specifika behov.

Låt oss sedan fokusera på typen av fläns. Flatsvetsad fläns, halssvetsad fläns, hylssvetsad fläns, halsstumssvetsad fläns och flänsskydd, varje typ har sina egna unika egenskaper och applikationsscenarier.

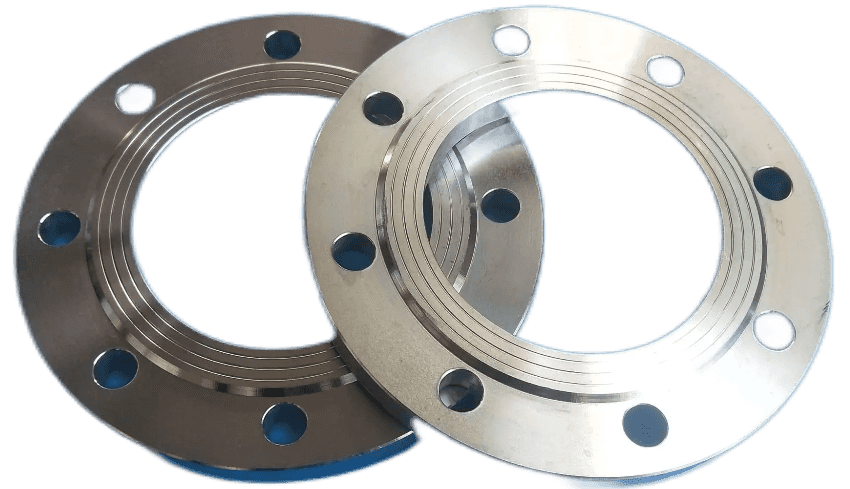

Flat svetsad fläns: platt svetsad fläns är också känd som översvetsad fläns, anslutningen av den platta svetsade flänsen och röret är att föra in röret i det inre hålet på flänsen till lämplig position och sedan svetsas, dess fördel är att svetsaggregatet är lättare att rikta in och priset är billigt, så det används flitigt. Enligt den interna tryckberäkningen är styrkan hos den flatsvetsade flänsen cirka två tredjedelar av den relativa svetsflänsen, och utmattningslivslängden är cirka en tredjedel av den stumsvetsade flänsen. Därför är den flatsvetsade flänsen endast lämplig för rörledningssystemet där trycknivån är relativt låg och tryckfluktuationerna, vibrationerna och stötarna inte är allvarliga. (Fördelar: lämplig för allmän teknik, enkel installation, låg kostnad);

Halssvetsad fläns: Den flatsvetsade halsflänsen är densamma som plattsvetsad fläns och stålröret, rörkopplingar etc. förs in i flänsen genom kälsvetsen och utrustningen eller röranslutningsflänsen. Flatsvetsad fläns med hals är också en platt svetsad fläns, eftersom den är kort hals, vilket förbättrar flänsens styrka och förbättrar flänsens bärkraft. Så det kan användas för tillverkare av rörledningsutrustning med högre tryck. (Fördelar: bra styvhet och tätning, används ofta i miljöer med hög temperatur och högt tryck);

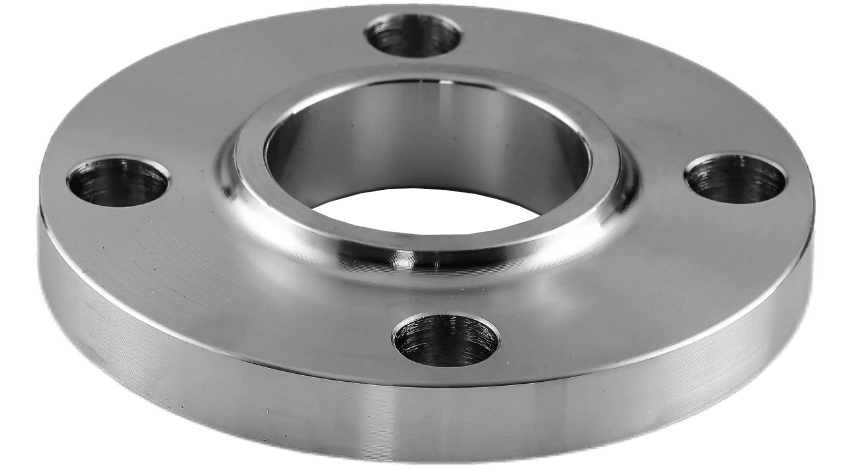

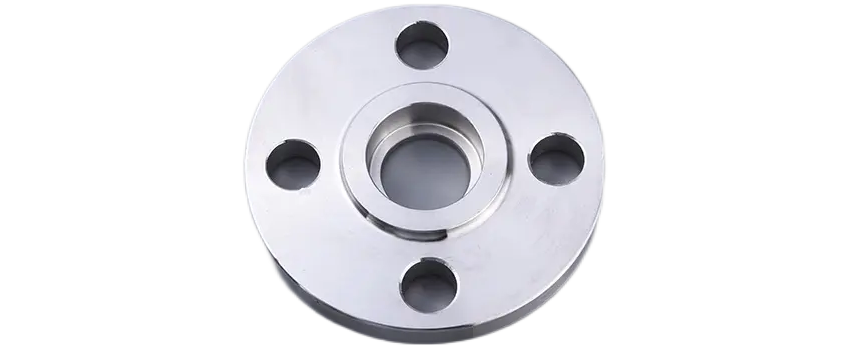

Sockelsvetsfläns: Sockelsvetsflänsen är en fläns med ena änden och den andra änden av röret svetsad med bultar. Det används vanligtvis i rörledningar med PN≤10.0Mpa och DN≤40. (Fördelar: lätt att installera, lämplig för lågtryckssystem, är en av de vanliga flänstyperna);

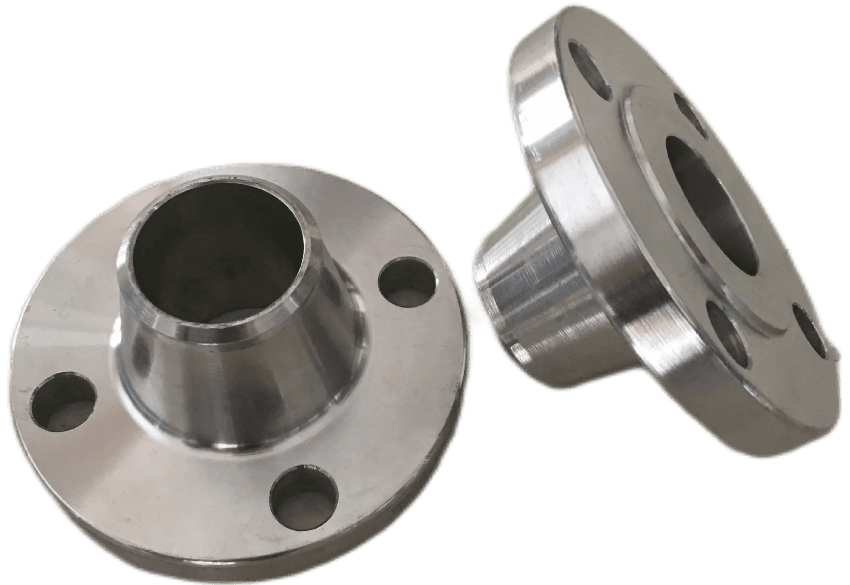

Halsstumssvetsad fläns: nacksvetsad fläns är också känd som höghalsfläns, den skiljer sig från andra flänsar genom att det finns en lång och lutande hög hals från flänsen och rörsvetsning till flänsen, väggtjockleken för denna sektion av hög hals övergår gradvis till väggtjockleken längs höjdriktningen, vilket förbättrar spänningsdiskontinuiteten, vilket ökar hållfastheten hos flänsen. Halsstumssvetsfläns används huvudsakligen under tuffa arbetsförhållanden, såsom värmeutvidgning av rör eller andra belastningar för att göra flänsen utsatt för större påfrestningar eller upprepade spänningsförändringar; Tryck, temperatur fluktuerar mycket rörledning och hög temperatur, högtryck och låg temperatur under noll. (Fördelar: lämplig för hög temperatur och högt tryck, med bra korrosionsbeständighet);

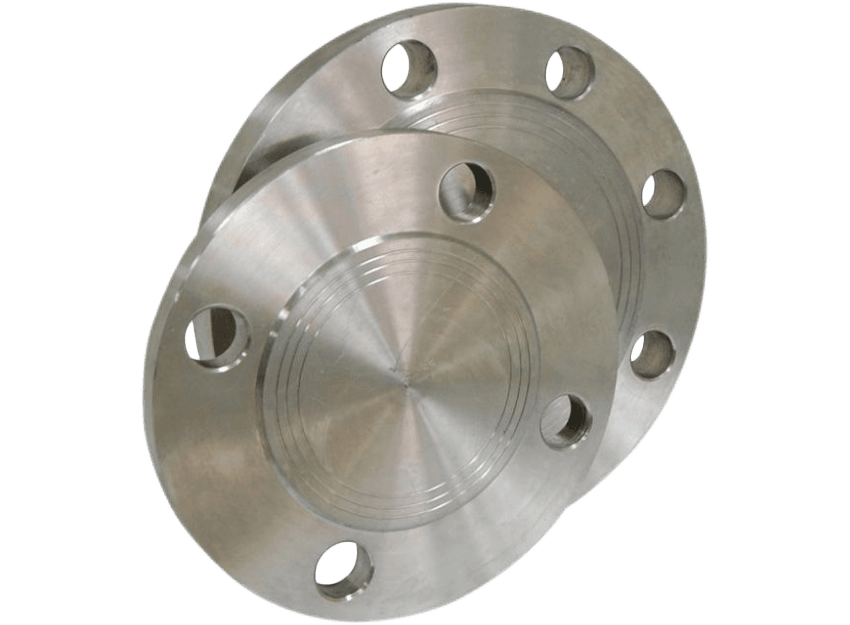

Flänsskydd: Flänsskydd kallas även blindfläns, blindplåt. Det är en fläns utan hål i mitten för tätning av rörpluggen. Funktionen är densamma som det svetsade huvudet och trådkåpan, men blindflänsen och locket kan tas bort när som helst, och det svetsade huvudet är det inte. Praktisk tillämpning inom uppvärmningsindustrin för att göra svetsning värmerör eller värmeväxlingsutrustning svetsning värmeväxlingsrör används mer. (Fördel: Används för att stänga flänsanslutningen, för att skydda rörledningen och utrustningen från den yttre miljön).

Varje typ av fläns har sitt motsvarande kodnamn, vilket är ingenjörernas vanliga språk. Bekantskap med dessa koder möjliggör snabbare och mer exakt val av lämplig fläns. Till exempel har flänskoden under GB-standarden, flänskoden under JB-standarden och flänskoden under HG-standarden alla sina egna egenskaper, vilket återspeglar deras goda prestanda inom sina respektive områden.

I flänsvärlden ger GB, JB, HG tre standarder en solid grund för ingenjörskonst, och olika typer av flänsar ger ett brett utbud av alternativ för ingenjörer. Med en djup förståelse för dessa standarder och typer kan ingenjörer vara mer flexibla när det gäller att hantera tekniska utmaningar och säkerställa säker och pålitlig drift av rörledningar och utrustning. Flänsar förbinder alla delar av den industriella världen och blir en oumbärlig del av projektet.
